Obtenir les meilleurs résultats possibles

Vous n'avez besoin que de quelques composants pour parvenir au résultat escompté avec la polarisation. Voici les plus importants :

  • Une optique exempte d'aberrations, car vous devez avoir la certitude que la biréfringence observée provient de l'échantillon, pas de l'optique
  • L'éclairage LED joue un rôle crucial, parce qu'il éclaire les échantillons de façon homogène, à une température de couleur constante
  • Les polariseurs rendent la biréfringence visible et une platine rotative vous permet d'aligner l'échantillon et l'axe optique
  • Vous avez besoin d'une lentille de Bertrand pour l'observation conoscopique de l'axe optique et de compensateurs pour les tâches de mesure

Pour en savoir plus sur la microscopie en polarisation, consulter Science Lab.

Left: Nylon fibers imaged with parallel polarizers. Right: Same nylon fibers imaged with crossed polarizers show typical higher order birefringence colors. Images recorded with a DM4 P microscope using transmitted light, 20x Plan Fluotar objective, and polarizers.
Left: Nylon fibers imaged with parallel polarizers. Right: Same nylon fibers imaged with crossed polarizers show typical higher order birefringence colors. Images recorded with a DM4 P microscope using transmitted light, 20x Plan Fluotar objective, and polarizers.

La lumière sera !

L'éclairage à diodes électroluminescentes est source de nombreuses économies : elle consomme moins d'énergie que l'éclairage halogène, n'a pas besoin d'être remplacée (ce qui évite les temps d'indisponibilité de l'appareil) car sa durée de vie atteint 25 000 heures. Autres avantages :

  • Du fait que les diodes éclairent vos échantillons de façon homogène et à une température de couleur constante, elles procurent une impression réaliste de l'échantillon
  • L'éclairage à LED permet d'ajuster rapidement l'intensité lumineuse de sorte que vous travaillez en continu
  • L'éclairage à LED n'a pas besoin de filtre lumière du jour car les diodes fonctionnent à une température de couleur de 4 500 K
  • Les diodes génèrent peu de chaleur et par conséquent, l'usage d'un ventilateur est superflu
  • L'éclairage à LED permet de travailler sans être dérangé par le bruit d'un ventilateur
L'éclairage à diodes électroluminescentes
L'éclairage à diodes électroluminescentes

Le meilleur de deux éclairages

Vous pouvez configurer le Leica DM4 P avec un éclairage à LED pour la lumière transmise ou bien pour la lumière incidente, ou encore choisir en une seule opération un éclairage à LED pour les lumières transmise et incidente.

  • La lumière incidente est obligatoire pour tous ceux qui effectuent des mesures de la réflectivité, par exemple en observant des minerais ou du charbon.
  • La lumière transmise est requise pour les mesures de la biréfringence, par exemple lors de l'inspection de coupes géologiques minces, de feuilles de polymère, ou de médicaments.
  • Pour les applications spécifiques comme celles de la recherche géologique, les deux lumières sont nécessaires.

Quand le microscope est équipé à la fois pour la lumière incidente et la lumière transmise, il convient que l'objectif associé, qu'il soit ou non pourvu d'une correction pour lamelle couvre-objet, ait un grossissement >10x.

Radially grown sugar crystals imaged with circular polarized light. Image recorded with a DM4 P microscope using transmitted light, 10x Plan Fluotar objective, and polarizers.
Radially grown sugar crystals imaged with circular polarized light. Image recorded with a DM4 P microscope using transmitted light, 10x Plan Fluotar objective, and polarizers.

Faites tourner la tourelle !

Obtenez des informations diversifiées concernant l'échantillon grâce aux multiples grossissements de la tourelle porte-objectifs à 6 positions.

  • Utilisez la vue d'ensemble offerte par l'objectif 2.5x pour identifier les macrostructures de votre échantillon
  • Passez à un grossissement 63x pour un examen détaillé des propriétés optiques au moyen de la conoscopie
  • Sélectionnez ensuite un grossissement de 100x pour inspecter les réactions en phase le long des joints de grains

Au fait : la tourelle est également codée, pour vous assister de façon intelligente.

La tourelle porte-objectifs à 6 positions
La tourelle porte-objectifs à 6 positions

Etudier les propriétés optiques

La conoscopie sert à étudier les figures d'interférence. Leur forme et la modification obtenue par les compensateurs fournissent des informations sur les propriétés optiques du matériau examiné. Vous pouvez déterminer le nombre d'axes optiques, le ou les angles du ou des axes, ainsi que la classification du matériau.

Image conoscopique de brookite, TiO2, présentant les couleurs d'une forte dispersion
Figure d'interférence uniaxiale d'une épaisse plaque de calcite, perpendiculaire à l'axe optique
Figure d'interférence biaxiale d'un mince cristal de biotite en position diagonale avec lumière polarisée circulaire. La position de l'axe optique est nettement identifiable
Image conoscopique de brookite, TiO2, présentant les couleurs d'une forte dispersion
Figure d'interférence uniaxiale d'une épaisse plaque de calcite, perpendiculaire à l'axe optique
Figure d'interférence biaxiale d'un mince cristal de biotite en position diagonale avec lumière polarisée circulaire. La position de l'axe optique est nettement identifiable

Le Leica DM4 P est idéal pour la conoscopie

  • Les objectifs sans déformation, à fort grossissement et ouverture numérique élevée, sont un must pour cette application.
  • Utilisez les objectifs spéciaux Leica 63x qui satisfont aux exigences très élevées de la classe de polarisation 5, afin d'obtenir des résultats optimaux.

Images recorded with a DM4 P microscope using transmitted light, conoscopy, 63x N Plan objective, and polarizers

Conoscopic image of calcite with circular polarized light. The position of the optical axis can be clearly determined with circular polarization Conoscopic image of the same calcite sample with linear polarized light. The calcite section is perpendicular to the optical axis

Trois microscopes polarisants différents

Votre choix

Show details

En fonction de l'application, vous pouvez choisir parmi trois microscopes polarisants différents

  • Le Leica DM4 P entièrement codé et semi-automatisé
  • Le Leica DM2700 P manuel
  • Le microscope d'éducation Leica DM750 P
DM4 P, DM2700 P & DM750 P Microscopes droits polarisants
DM4 P, DM2700 P & DM750 P Microscopes droits polarisants

1 Leica DM4 P

Show details

Votre choix : Leica DM4 P

Flexible en fonction des tâches, il procure une utilisation facile et sûre grâce aux fonctionnalités codées pour la recherche, les opérateurs inexpérimentés ou les environnements multi-utilisateurs

  • Tourelle centrable et codée à 6 positions
  • Gestion de l'éclairage et du contraste pour des résultats reproductibles
  • Conoscopie codée avec changeur de grossissement 1.6x
  • Éclairage à diodes électroluminescentes
  • Affichage des paramètres
  • Platine tournante à 360° avec ou sans butée à déclic (45°)
  • Optique sans déformation
  • Large gamme d'équipement polarisant
  • Compensateurs fixes et variables, conformes à la norme DIN 58879

2 Leica DM2700 P

Show details

Votre choix : Leica DM2700 P

Le statif robuste et les fonctionnalités intuitives de cet appareil sont les clefs pour la réalisation quotidienne réussie des tâches de routine et des tâches évoluées.

  • Modularité élevée
  • Éclairage UC-3D
  • Assistant de diaphragme à repères de couleur
  • Tourelle centrable à 5 positions
  • Commande de mise au point à 2 ou 3 vitesses
  • Butée de mise au point supérieure
  • Éclairage à diodes électroluminescentes
  • Large gamme de modules de conoscopie
  • Optique sans déformation
  • Platine tournante à 360° avec ou sans butée à déclic (45°)
  • Large gamme d'équipement polarisant
  • Compensateurs fixes et variables, conformes à la norme DIN 58879

3 Leica DM750 P

Show details

Votre choix : Leica DM750 P

Il est pratique, flexible, robuste et permet d'apprendre avec plaisir !

  • Poignée intégrée et enrouleur de câble pour un rangement facile
  • Positions de rangement intégrées pour 2 compensateurs et outils de centrage des objectifs pour un accès facile
  • Grande platine tournante de 178 mm pour une visualisation facile des repères de la platine
  • Repères de la platine gravés au laser pour un usage à long terme
  • 4 positions d'objectifs centrables individuellement pour la rotation de l'échantillon au centre

Grande flexibilité : Leica DM2700 P

Si vous n'avez pas besoin d'une automatisation intégrale et d'une reproductibilité maximale, le Leica DM2700 P est l'instrument idéal. Outre l'automatisation, il fournit une souplesse d'utilisation très semblable à celle du Leica DM4 P.

  • Obtenez plus d'informations sur l'échantillon au moyen des 5 objectifs de la tourelle porte-objectifs centrable à 5 positions
  • Bénéficiez de grandes vues d'ensemble avec le champ visuel de 22 mm
  • Obtenez un meilleur contraste avec l'éclairage UC-3D lors de l'observation en lumière incidente
Leica DM2700 P Microscopes droits polarisants
Leica DM2700 P Microscopes droits polarisants

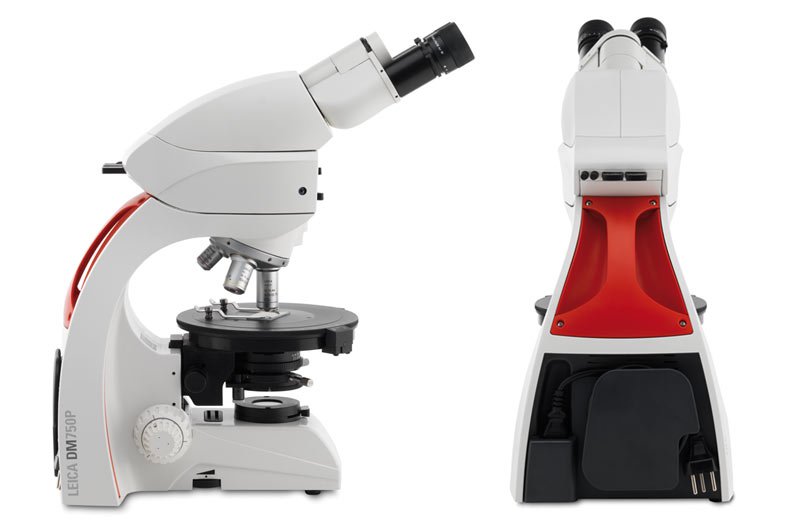

Le champion de la catégorie Enseignement : Leica DM750 P

Dans l'enseignement, vous avez besoin d'un outil robuste que les étudiants peuvent utiliser tous les jours. Une fois branché, il est facile à utiliser : c'est ce que nous appelons des conditions préalables optimales pour une acquisition réussie des connaissances.

  • 4 objectifs vous donnent accès aux détails des échantillons
  • Utilisez le champ visuel de 20 mm pour une bonne vue d'ensemble
  • Profitez des détails pratiques offerts par l'appareil : vous pouvez le porter par la poignée et cacher le câble à l'intérieur de l'appareil
Leica DM750 P
Leica DM750 P

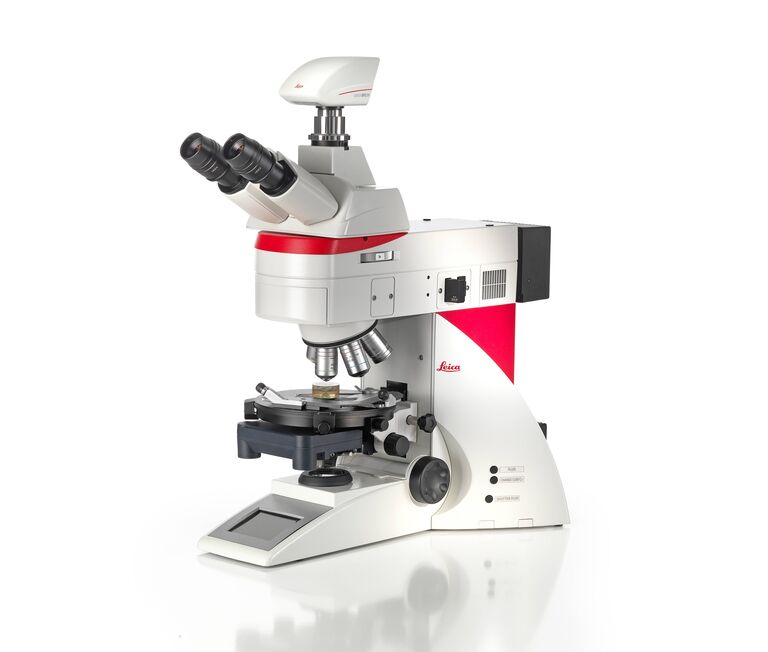

Entièrement à votre service : Leica DM4 P

Si vous voulez tout faire en microscopie à polarisation, le Leica DM4 P est l'appareil qu'il vous faut.

Enregistrer les paramètres grâce aux composants codés, et les rappeler

  • Lors du changement d'objectif, la commande de l'intensité d'éclairage et le gestionnaire de contraste restaurent les paramètres de l'intensité d'éclairage et  du diaphragme d'ouverture.
  • Les images acquises sont toujours calibrées grâce à la tourelle codée.

Identifier les structures intéressantes

  • Le grand champ visuel de 25 mm vous donne une parfaite vue d'ensemble.
  • Un faible grossissement, plutôt qu'une vue détaillée, révèle souvent les informations spécifiques dont vous avez besoin : pensez notamment aux structures d'écoulement ou de déformation, ou à la zonalité induite par le refroidissement.
Leica DM4 P
Leica DM4 P
