Per avere risultati ottimali

Nella polarizzazione vi servono pochi componenti per ottenere ciò che volete. Ecco i principali:

  • Un'ottica strain-free, perché dovete essere sicuri che la doppia rifrazione osservata proviene dal campione e non dall'ottica
  • L'illuminazione a LED, fondamentale, perché illumina i campioni in maniera omogenea e a una temperatura del colore costante
  • I polarizzatori che rendono visibile la doppia rifrazione e il tavolino rotante per poter allineare il campione e l'asse ottico
  • Vi serviranno inoltre una lente Bertrand per l'osservazione conoscopica dell'asse ottico e i compensatori per effettuare le misurazioni

Per avere maggiori informazioni sulla microscopia a polarizzazione, consultare il Science Lab.

Left: Nylon fibers imaged with parallel polarizers. Right: Same nylon fibers imaged with crossed polarizers show typical higher order birefringence colors. Images recorded with a DM4 P microscope using transmitted light, 20x Plan Fluotar objective, and polarizers.
Left: Nylon fibers imaged with parallel polarizers. Right: Same nylon fibers imaged with crossed polarizers show typical higher order birefringence colors. Images recorded with a DM4 P microscope using transmitted light, 20x Plan Fluotar objective, and polarizers.

E luce fu!

L'illuminazione a LED consente di risparmiare denaro in molti modi: infatti consuma meno energia rispetto all'illuminazione alogena e non ha bisogno di essere sostituita, causando l'inattività dello strumento, perché dura fino a 25.000 ore. Ulteriori vantaggi:

  • I LED illuminano i campioni in maniera omogenea e a una temperatura del colore costante, a garanzia di immagini realistiche del campione
  • I LED regolano velocemente l'intensità luminosa consentendovi di lavorare senza interruzioni
  • I LED non richiedono filtri per luce diurna perché offrono già una temperatura della luce costante, pari a 4500 K
  • I LED riscaldano poco quindi non hanno bisogno di una ventola di raffreddamento
  • I LED consentono di lavorare indisturbati perché non ci sono rumorose ventole di raffreddamento
L'illuminazione a LED
L'illuminazione a LED

Il meglio da entrambe le illuminazioni

Potete configurare  Leica DM4 P con l'illuminazione a LED sia per la luce trasmessa che per quella incidente oppure per tutte e due insieme.

  • La luce incidente è obbligatoria per chi deve misurare la riflettività, ad esempio nell'osservazione di metalli o di carbone.
  • La luce trasmessa è invece necessaria per misurare la doppia rifrazione, ad esempio, nell'ispezione di sezioni geologiche sottili, pellicole polimeriche o prodotti chimici.
  • Per applicazioni specifiche, come la ricerca geologica, sono necessari entrambi i tipi di luce.

Se il microscopio è equipaggiato per entrambe le luci, l'obiettivo in dotazione, dotato o meno di correzione del vetrino di copertura, andrebbe utilizzato a partire da un ingrandimento >10x.

Radially grown sugar crystals imaged with circular polarized light. Image recorded with a DM4 P microscope using transmitted light, 10x Plan Fluotar objective, and polarizers.
Radially grown sugar crystals imaged with circular polarized light. Image recorded with a DM4 P microscope using transmitted light, 10x Plan Fluotar objective, and polarizers.

Non sfugge nulla con il revolver!

Ottenete il massimo di  informazioni sul campione utilizzando i diversi ingrandimenti del revolver portaobiettivi a 6 posizioni.

  • Utilizzate un obiettivo panoramico da 2,5x per identificare strutture macro nel campione
  • Passate a un ingrandimento da 63x per effettuare indagini più dettagliate sulle proprietà ottiche, sfruttando la conoscopia
  • Passate poi all'ingrandimento da 100x per studiare le reazioni di fase lungo gli intergrani

A proposito: Anche il revolver è codificato e offre quindi un supporto intelligente.

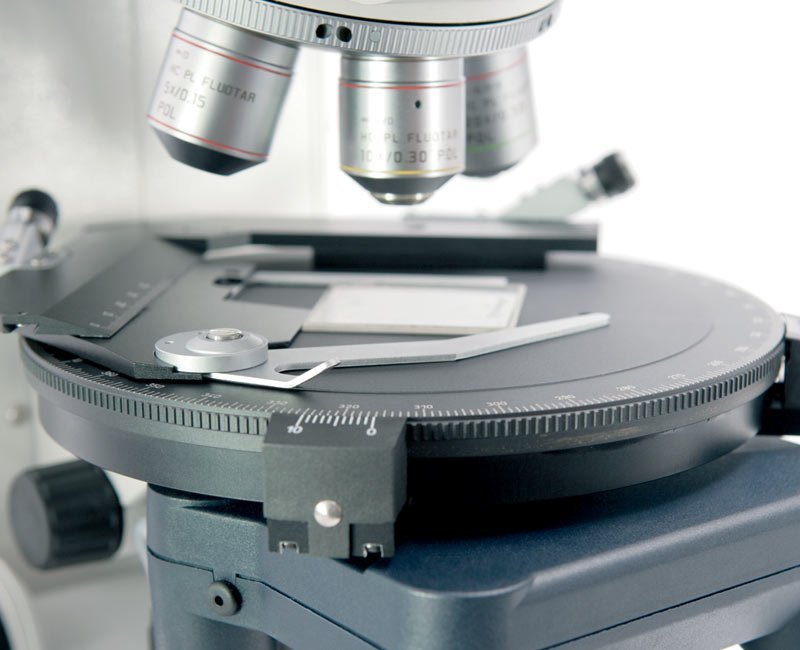

Revolver portaobiettivi a 6 posizioni
Revolver portaobiettivi a 6 posizioni

Analisi delle proprietà ottiche

La conoscopia viene utilizzata per analizzare le figure di interferenza. La loro forma e la modifica ottenuta tramite l'utilizzo di compensatori, offrono informazioni sulle proprietà ottiche del materiale analizzato. È possibile determinare il numero di assi ottici, l'/gli angolo/i dell'asse ottico e il carattere ottico del materiale.

Immagine conoscopica di Brookit, TiO2, con una forte dispersione di colore
Figura di interferenza mono-assiale di una piastra di calcite spessa, perpendicolare all'asse ottico
Figura di interferenza bi-assiale di un cristallo sottile di biotite, in posizione diagonale, sotto una luce polarizzata circolare. È possibile identificare chiaramente la posizione dell'asse ottico
Immagine conoscopica di Brookit, TiO2, con una forte dispersione di colore
Figura di interferenza mono-assiale di una piastra di calcite spessa, perpendicolare all'asse ottico
Figura di interferenza bi-assiale di un cristallo sottile di biotite, in posizione diagonale, sotto una luce polarizzata circolare. È possibile identificare chiaramente la posizione dell'asse ottico

Leica DM4 P è perfetto per la conoscopia

  • Gli obiettivi strain-free ad elevato ingrandimento e apertura numerica sono un "must" in questa applicazione.
  • Utilizzate gli obiettivi speciali Leica 63x, che soddisfano i massimi requisiti della classe di polarizzazione 5, per ottenere risultati ottimali.

Images recorded with a DM4 P microscope using transmitted light, conoscopy, 63x N Plan objective, and polarizers

Conoscopic image of calcite with circular polarized light. The position of the optical axis can be clearly determined with circular polarization Conoscopic image of the same calcite sample with linear polarized light. The calcite section is perpendicular to the optical axis

Tre diversi sistemi di microscopia a polarizzazion

Ecco qual è la vostra scelta

Show details

In base al tipo di applicazione è possibile scegliere fra tre diversi sistemi di microscopia a polarizzazione

  • Leica DM4 P completamente codificato e semi-automatico
  • Leica DM2700 P manuale
  • Il microscopio didattico Leica DM750 P
DM4 P, DM2700 P & DM750 P Microscopi verticali a luce polarizzata
DM4 P, DM2700 P & DM750 P Microscopi verticali a luce polarizzata

1 Leica DM4 P

Show details

Ecco qual è la vostra scelta: Leica DM4 P

Flessibile a seconda delle vostre operazioni, sicuro e facile da usare grazie alle funzioni codificate per la ricerca, per operatori inesperti e ambienti multi-utente

  • Revolver portaobiettivi centrabile e codificato a 6 posizioni
  • Gestione del contrasto e dell'illuminazione per ottenere risultati riproducibili
  • Conoscopia codificata con variatore di ingrandimento da 1,6x
  • Illuminazione a LED
  • Display di stato
  • Tavolino 360° girevole con o senza click-stop a 45°
  • Ottica strain-free
  • Ampia gamma di accessori per la polarizzazione
  • Compensatori fissi e variabili ai sensi di DIN 58879

2 Leica DM2700 P

Show details

Ecco qual è la vostra scelta: Leica DM2700 P

Lo stativo robusto e le funzioni intuitive sono la chiave di successo per le attività di routine o quelle avanzate, di tutti i giorni.

  • Elevata modularità
  • Illuminazione UC-3D
  • Assistente per i diaframmi con codifica cromatica
  • Revolver portaobiettivi centrabile a 5 posizioni
  • Dispositivo di messa a fuoco a 2 o 3 manopole
  • Soglia di messa a fuoco superiore
  • Illuminazione a LED
  • Ampia gamma di moduli di conoscopia
  • Ottica strain-free
  • Tavolino 360° girevole con o senza click-stop a 45°
  • Ampia gamma di accessori per la polarizzazione
  • Compensatori fissi e variabili ai sensi di DIN 58879

3 Leica DM750 P

Show details

Ecco qual è la vostra scelta: Leica DM750 P

Pratico, flessibile e resistente, per apprendere divertendosi!

  • Impugnatura integrata e avvolgi-cavo per un facile stoccaggio
  • Posizioni di stoccaggio integrate per 2 compensatori e strumenti di centraggio dell'obiettivo per un facile accesso
  • Tavolino girevole da 178 mm, per visualizzare facilmente i simboli del tavolino
  • Simboli del tavolino incisi a laser, a garanzia di lunga durata
  • 4 posizioni dell'obiettivo centrabili singolarmente per ruotare il campione al centro

Completamente al vostro servizio: Leica DM4 P

Se volete utilizzare la polarizzazione per ogni vostra attività, allora  Leica DM4 P fa proprio al caso vostro.

Componenti codificati per memorizzare e richiamare le informazioni

  • Quando cambiate gli obiettivi, il Controllo dell'Intensità Luminosa e il Sistema di Gestione del Contrasto richiamano l'intensità luminosa e le impostazioni dell'apertura.
  • Le immagini acquisite sono sempre calibrate grazie al revolver portaobiettivi codificato.

Identificate le strutture più interessanti

  • L'ampio campo visivo da 25 mm consente di avere una perfetta panoramica.
  • Spesso è un ingrandimento ridotto e non una vista dettagliata a rivelare le informazioni specifiche che vi servono, basti pensare alle strutture per deformazione plastica o alla divisione in zone tramite processi di raffreddamento.
Leica DM4 P
Leica DM4 P

Ottima flessibilità: Leica DM2700 P

Se non vi servono la piena automazione né la massima riproducibilità, allora dovete optare per Leica DM2700 P. A prescindere dall'automazione, esso offre una flessibilità simile a quella di Leica DM4 P.

  • Ottenete informazioni distinte dei vari campioni utilizzando i 5 obiettivi del revolver portaobiettivi centrabile a 5 posizioni
  • Ottenete ampie panoramiche con il  campo visivo di 22 mm
  • Ottenete un migliore contrasto grazie all'illuminazione UC-3D, nell'osservazione in luce incidente

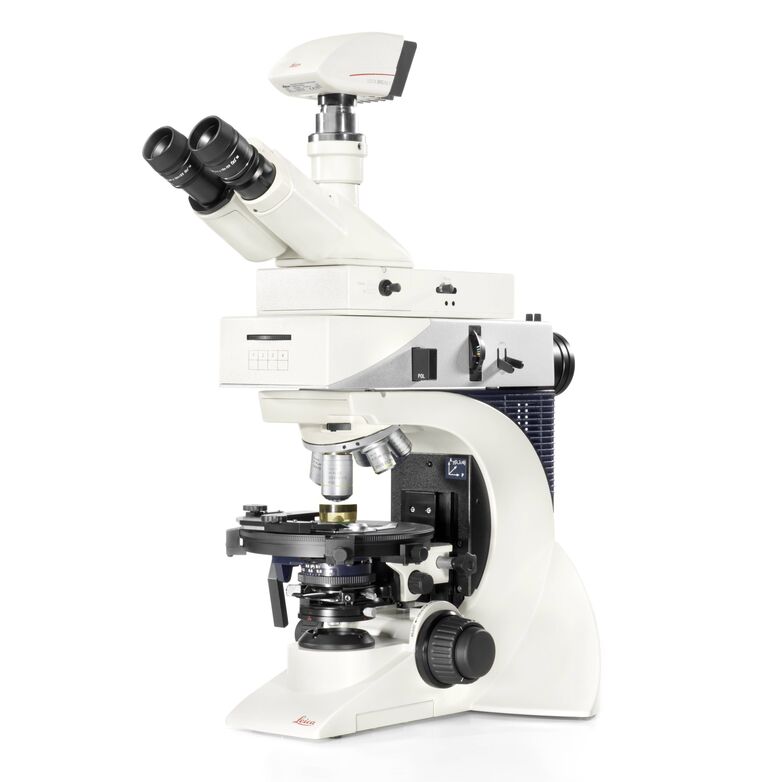

Leica DM2700 P Microscopi verticali a luce polarizzata
Leica DM2700 P Microscopi verticali a luce polarizzata

Il campione nella didattica: Leica DM750 P

Nella didattica vi serve uno strumento resistente che gli studenti possano utilizzare tutti i giorni. Uno strumento veramente "plug and play" che offra le migliori condizioni per apprendere con successo.

  • Ottenete il massimo dettaglio dai campioni, utilizzando i 4 obiettivi
  • Per un'ottima panoramica, utilizzate il campo visivo da 20 mm
  • Scoprite i vantaggi pratici offerti dallo strumento: Potete trasportarlo tenendolo per l'impugnatura e ripiegando il cavo al suo interno
Leica DM750 P
Leica DM750 P
