microscópio de medição

Microscópios de medição

Os microscópios de medição são úteis para determinar dimensões de detalhes das amostras. Eles são fundamentais para haver eficiência no controle de qualidade (CQ), na análise de falhas e na pesquisa e desenvolvimento (P&D).

O desempenho das lentes, da platina da amostra, da iluminação e dos acessórios determinam a capacidade do microscópio de realizar medições precisas em macroescala (>0,2 mm), mesoescala (~10 µm a 0,2 mm) ou microescala (~0,3 µm a 50 µm).

As medições podem ser feitas manualmente, à moda antiga, com um retículo nas oculares. Entretanto, nos dias de hoje, muitos usuários realizam digitalmente as medições com uma câmera de microscópio, monitor e software. Saiba mais abaixo sobre os microscópios de medição da Leica.

Precisa de ajuda?

Entre em contato conosco para obter orientações especializadas sobre os microscópios de medição ideais para as suas necessidades e orçamento.

Por que usar um microscópio para fazer medições?

Por que usar um microscópio para fazer medições?

A medição dos detalhes e estruturas de uma amostra pode ser feita de forma rápida e precisa com um microscópio. Essa capacidade é útil para várias áreas, como ciências da vida e dos materiais, controle de qualidade, análise de falhas, P&D, etc. Além disso, com a microscopia digital, os dados de medição podem ser registrados e compartilhados com eficiência.

Como os tamanhos dos detalhes da amostra são medidos com um microscópio?

Antigamente, o tamanho dos detalhes de uma amostra era medido manualmente por meio das oculares, usando um retículo com uma régua. Nos dias de hoje, as medições com frequência são feitas digitalmente, usando uma câmera de microscópio, um monitor e um software.

Qual é a diferença entre resolução e aumento?

Para a microscopia, resolução é a capacidade de distinguir detalhes ou estruturas de amostras que estão próximas umas das outras. Uma resolução mais alta proporciona uma maior potência de resolução, além da visualização clara dos detalhes delicados. O aumento é a ampliação das estruturas da amostra, como são vistas em uma imagem de microscópio. É a proporção entre o tamanho de uma estrutura na imagem e seu tamanho real.

Desafios ao fazer medições com o microscópio

Ao medir com microscópios, pode haver certos desafios:

  • A microscopia óptica fornece principalmente medições 2D
  • As medições realizadas com um retículo de ocular (não digitais) levam muito tempo e é difícil obter precisão
  • Para assegurar medições precisas, a calibração adequada deve ser feita usando um padrão de medição apropriado

  • Medições confiáveis e reproduzíveis dependem do desempenho do microscópio, da experiência do usuário e de métodos de medição definidos

  • Dependendo da escala exigida para as medições, os usuários precisam escolher corretamente as lentes com a resolução apropriada, a câmera de microscópio, o software e os acessórios de microscópio

  • É possível realizar medições 3D; porém, elas gastam mais tempo e a precisão depende grandemente do aumento empregado

  • O aumento do microscópio usando lentes fixas (por exemplo, compostas) é conhecido com precisão, mas no caso das lentes de zoom (por exemplo, estéreos e digitais), pode ser necessário determiná-lo caso as lentes não estejam codificadas.

Fatores a considerar ao realizar medições com um microscópio

Fatores a considerar ao realizar medições com um microscópio

Para realizar medições precisas com um microscópio, vários fatores importantes precisam ser considerados:

  • Calibração: A calibração do microscópio foi feita corretamente?
  • Resolução: A resolução ou a potência de resolução são altas o suficiente para revelar os detalhes necessários?
  • Lentes do microscópio: As lentes são corrigidas para aberrações cromáticas e esféricas, bem como para a planicidade das imagens?
  • Resolução de pixels da câmera: A câmera do microscópio tem o tamanho e a quantidade de pixels adequados?

Por que usar os microscópios da Leica para medições?

Os microscópios da Leica Microsystems são projetados para enfrentar os desafios específicos das medições microscópicas mencionados acima.

Inspeção visual eficiente

Todos os membros da sua equipe podem usar a completíssima solução de software Enersight para comparar, medir e compartilhar facilmente os dados. É possível fazer medições diretamente no seu monitor ou dispositivo móvel durante as inspeções visuais. As ferramentas de medição incluem distâncias entre pontos e linhas, ângulos, áreas, etc.

Análise e documentação avançadas

Para o controle de qualidade industrial e pesquisa de materiais, o software Leica Application Suite X (LAS X) for Industry permite medições 3D rápidas e análises repetitivas e automatizadas. Para aplicações como metalografia, a análise é feita de acordo com normas organizacionais, regionais e internacionais.

Rápidas, confiáveis e reproduzíveis

Para aquelas tarefas de inspeção repetitivas, tais como medições, ao usar um microscópio com lentes de zoom é possível ajustar rapidamente e com precisão o fator de zoom, graças ao codificador e aos cliques de parada no botão. Esse recurso ajuda a garantir medições reproduzíveis.

Comparação de produtos de medição e softwares de medição.

Principales productos

Show details


Emspira 3

M50/60/80

DM2700 M

Recursos de interesseEstrutura externaEstrutura externaEstrutura externa e interna
Medição durante…InspeçãoInspeção e retrabalhoInspeção
Zoom /
Torre de objetiva
Zoom de 8:1,
Codificado
Até 8:1 de zoom,
Passos de zoom (M50),
Cliques de parada (M60/M80)
Porta-objetiva com 5 lentes
Ampliação máxima total
(com 2 trocadores para aumento)
Até 1027x (digital)Até 480xAté 2000x
Distância de trabalho
(objetiva de 1x)
97 mm90 mm
(acromático)
n/a
Opções de iluminação/contrasteAnel de luz, quase vertical, holofote, difusa, multicontraste, luz de fundoAnel de luz, quase vertical, holofote, difusa, multicontraste, luz de fundo, coaxialBF, DF, DIC, Pol, Fluo

Comparação de softwares

Show details


Enersight

LAS X

Comparação visual das características de amostras versus sobreposição, retículoSimSim
Medições 2D de rotinaSimSim
Medições 3D de rotinaNãoSim
Medições com análise avançada (por exemplo, tendências estatísticas)NãoSim
Análise automatizadaNãoSim
Análise metalográfica automatizada de acordo com as normasNãoSim

Ao desenvolver muitos tipos diferentes de componentes moldados por injeção, o Emspira 3 nos permite rapidamente fazer medições e comparações relativas aos resultados dimensionais. Para tarefas de desenvolvimento, isso nos dá um feedback quase que instantâneo, que nos ajuda a economizar muito tempo.

Tony Bauer, engenheiro de processos da Boston Scientific, EUA

Medições 2D básicas

Ao usar um microscópio, as medições 2D básicas podem ser feitas usando uma imagem em tempo real ou salva.

  • Distâncias entre quaisquer pontos, linhas ou bordas de formas geométricas.
  • Áreas de quadrados, retângulos, círculos e elipses.
  • Ângulos entre a intersecção de linhas.

Medições 3D avançadas

Com a microscopia digital, é possível fazer até mesmo medições 3D avançadas.

  • Alturas dos detalhes de uma amostra, por exemplo, um componente em uma peça industrial.
  • A medição de altura com microscopia óptica requer uma pilha Z de imagens.
  • A pilha Z pode ser gravada com mais precisão e facilidade utilizando-se uma solução de microscópio motorizado.
Medições automatizadas

Medições automatizadas

Para haver eficiência e confiabilidade, os usuários podem se beneficiar das medições automatizadas com o software apropriado.

As medições automatizadas podem ser personalizadas de acordo com as necessidades dos usuários para analisar rapidamente as propriedades geométricas e morfológicas das amostras, ou seja, detalhes como partículas, fibras, poros, etc.

No caso de ligas metálicas, a análise automatizada da microestrutura em termos de grãos e fases ajuda os usuários a economizar tempo.

Para mais exemplos de como a análise automatizada pode beneficiar as aplicações metalográficas.

Saiba mais

Artigos relacionados

Ivesta 3 with integrated monitor.

Microscópios de dissecação

Você pode passar muitas horas olhando através de oculares de um microscópio de dissecação sempre que for necessário realizar dissecações. A Leica Microsystems permite que você escolha entre uma série…
Large volume computational clearing processed Thunder image of human pancreatic islet organoid. Cells segmented using Segment By Example tool, automatically phenotyped, and color-coded based on phenotypes in Aivia. Image courtesy of the Matthias von Herrath Lab, La Jolla Institute of Immunology, La Jolla, CA.

Get to Insights Faster and Easier with AI Image Analysis Tools

Discover how Aivia helps scientists streamline image analysis with fast setup, accurate AI detection, and easy batch processing.
Image: Human stem cell-derived mid brain organoids. Courtesy of Dr Tanya Singh, University of Oxford.

Unlocking the Secrets of Organoid Models in Biomedical Research

Get ready to delve deeper into the world of organoids and 3D models, which are essential tools for advancing our understanding of human health. Navigating these complex structures and obtaining clear…

Leia nossos artigos mais recentes sobre microscópios de medição

O portal de conhecimentos da Leica Microsystems oferece materiais para pesquisa científica e ensino sobre assuntos na área de microscopia. O conteúdo foi desenvolvido para apoiar iniciantes, profissionais experientes e cientistas em seu trabalho de rotina e experimentos.

MAIS ARTIGOS

Pesquisa sobre Peixe-zebra

Para os melhores resultados durante a verificação, triagem, manipulação e aquisição de imagem, você precisa ver osdetalhes e estruturas que permitem tomar as decisões certas para os próximos passos em…
3D high-plex imaging in cancer immunology. Overview of a pancreatic tumor section in mouse model, labeled with 15 markers and imaged in one go using STELLARIS with SpectraPlex. (https://www.nature.com/articles/d42473-024-00260-7)

How to Streamline High-Plex Imaging for 3D Spatial Omics Advances

In this webinar, Dr. Julia Roberti and Dr. Luis Alvarez from Leica Microsystems introduce SpectraPlex, a new functionality integrated into the STELLARIS confocal platform for high-plex 3D spatial…
Evolved ARveo and MyVeo in Operating Room

The Guide to Augmented Reality in Microsurgery

In an era of technological advancement, Augmented Reality (AR) is rapidly transforming the medical field. In surgical microscopy, AR can display fluorescence signals as digital overlays in real-time…
Zebrafish-embryo image captured using a THUNDER Imager Tissue and live instant computational clearing.

Improving Zebrafish-Embryo Screening with Fast, High-Contrast Imaging

Discover from this article how screening of transgenic zebrafish embryos is boosted with high-speed, high-contrast imaging using the DM6 B microscope, ensuring accurate targeting for developmental…
Pancreatic Ductal Adenocarcinoma with 11 Apoptosis biomarkers shown – BAK, BAX, BCL2, BCLXL, Caspase9, CIAP1, NaKATPase, PCK26, SMAC, Vimentin, and XIAP.

Transforming Research with Spatial Proteomics Workflows

Spatial Proteomics, Nature Methods 2024 Method of the Year, is driving research advancements in cancer, immunology, and beyond. By combining positional data with high throughput imaging of proteins in…
C. elegans embedded in Lowicryl® HM20; pharynx showing red fluorescence (mCherry). The overview shows a front view onto the resin capsule formed by the bottom of a flow-through chamber of the EM AFS2. The capsule was pretrimmed manually. The blockface was trimmed automatically using the AutoTrim function of UC Enuity guided by fluorescence of the worm. Edge length of both squares in relation to the images is 250 µm.

How Fluorescence Guides Sectioning of Resin-embedded EM Samples

Electron microscopes, including transmission electron microscopes (TEM) and scanning electron microscopes (SEM), are widely utilized to gain detailed structural information about biological samples or…

Coherent Raman Scattering Microscopy Publication List

CRS (Coherent Raman Scattering) microscopy is an umbrella term for label-free methods that image biological structures by exploiting the characteristic, intrinsic vibrational contrast of their…
Ivesta 3 with integrated monitor.

Microscópios de dissecação

Você pode passar muitas horas olhando através de oculares de um microscópio de dissecação sempre que for necessário realizar dissecações. A Leica Microsystems permite que você escolha entre uma série…
Large volume computational clearing processed Thunder image of human pancreatic islet organoid. Cells segmented using Segment By Example tool, automatically phenotyped, and color-coded based on phenotypes in Aivia. Image courtesy of the Matthias von Herrath Lab, La Jolla Institute of Immunology, La Jolla, CA.

Get to Insights Faster and Easier with AI Image Analysis Tools

Discover how Aivia helps scientists streamline image analysis with fast setup, accurate AI detection, and easy batch processing.
Image: Human stem cell-derived mid brain organoids. Courtesy of Dr Tanya Singh, University of Oxford.

Unlocking the Secrets of Organoid Models in Biomedical Research

Get ready to delve deeper into the world of organoids and 3D models, which are essential tools for advancing our understanding of human health. Navigating these complex structures and obtaining clear…

Leia nossos artigos mais recentes sobre microscópios de medição

O portal de conhecimentos da Leica Microsystems oferece materiais para pesquisa científica e ensino sobre assuntos na área de microscopia. O conteúdo foi desenvolvido para apoiar iniciantes, profissionais experientes e cientistas em seu trabalho de rotina e experimentos.

MAIS ARTIGOS

Pesquisa sobre Peixe-zebra

Para os melhores resultados durante a verificação, triagem, manipulação e aquisição de imagem, você precisa ver osdetalhes e estruturas que permitem tomar as decisões certas para os próximos passos em…
3D high-plex imaging in cancer immunology. Overview of a pancreatic tumor section in mouse model, labeled with 15 markers and imaged in one go using STELLARIS with SpectraPlex. (https://www.nature.com/articles/d42473-024-00260-7)

How to Streamline High-Plex Imaging for 3D Spatial Omics Advances

In this webinar, Dr. Julia Roberti and Dr. Luis Alvarez from Leica Microsystems introduce SpectraPlex, a new functionality integrated into the STELLARIS confocal platform for high-plex 3D spatial…

Perguntas frequentes sobre microscópios de medição

Para calibrar um microscópio com câmera digital e software, use um micrômetro de campo ou outra referência de medição com uma escala precisa. Então realize estes passos:

  1. Foque na escala do micrômetro ou na referência
  2. Faça uma medição de distância ao longo da escala
  3. A seguir, insira o valor exato do comprimento correspondente com as unidades corretas.

Para garantir medições precisas com o microscópio:

  • Certifique-se de que o microscópio esteja devidamente calibrado
  • Use lentes de alta qualidade corrigidas para aberrações
  • Foque nitidamente na área de interesse da amostra
  • Escolha a iluminação adequada para uma visualização nítida
  • Verifique se as medições são feitas de maneira consistente com as normas ou padrões aceitos.

Na microscopia digital, não há oculares e a imagem é exibida em um monitor. No caso das medições, a objetiva é um fator importante em termos de resolução e aumento. Em aumentos menores, a lente telecêntrica torna-se crucial. No caso de um microscópio com lentes de zoom em vez de lentes fixas, o fator de zoom também é importante.

A unidade depende do tamanho dos detalhes ou das estruturas da amostra a serem medidos. Algumas das unidades de distância comuns são milímetros (mm), micrômetros (µm) ou até mesmo nanômetros (nm). As unidades de área comuns são mm ou µm ao quadrado (mm2 ou µm2). No caso de ângulos, normalmente são usados graus (°).

As fontes comuns de erro ao realizar medições com um microscópio são:

  • Calibração incorreta do microscópio
  • Aberrações ópticas, como as esféricas ou cromáticas
  • Foco incorreto
  • Iluminação inadequada
  • Amostra com superfície irregular
  • Inconsistência ao fazer medições
  • Erros do usuário.

Primeiramente, o microscópio deve ser cuidadosamente calibrado. Em seguida, deve ser obtida uma imagem nitidamente focada da região da amostra com o detalhe ou a estrutura de interesse, empregando um aumento apropriado. Podem ser realizadas diferentes medições padrão, tais como comprimentos de estruturas ou distâncias entre elas, áreas e ângulos.

Dependendo da escala de tamanhos, diferentes microscópios são usados. No caso de medições que exigem alta precisão na escala macroscópica (mm ou cm), pode ser usado um microscópio estereoscópico ou digital com uma platina capaz de realizar movimentos horizontais e verticais precisos. No caso de medições em escala microscópica (µm ou sub-µm), um microscópio de alto desempenho composto ou confocal é uma solução plausível.

Medições de área e de distância

Medições de área e de distância

Imagem de PCB mostrando medições de artefatos circulares.

Medições de altura e de distância

Medições de altura e de distância

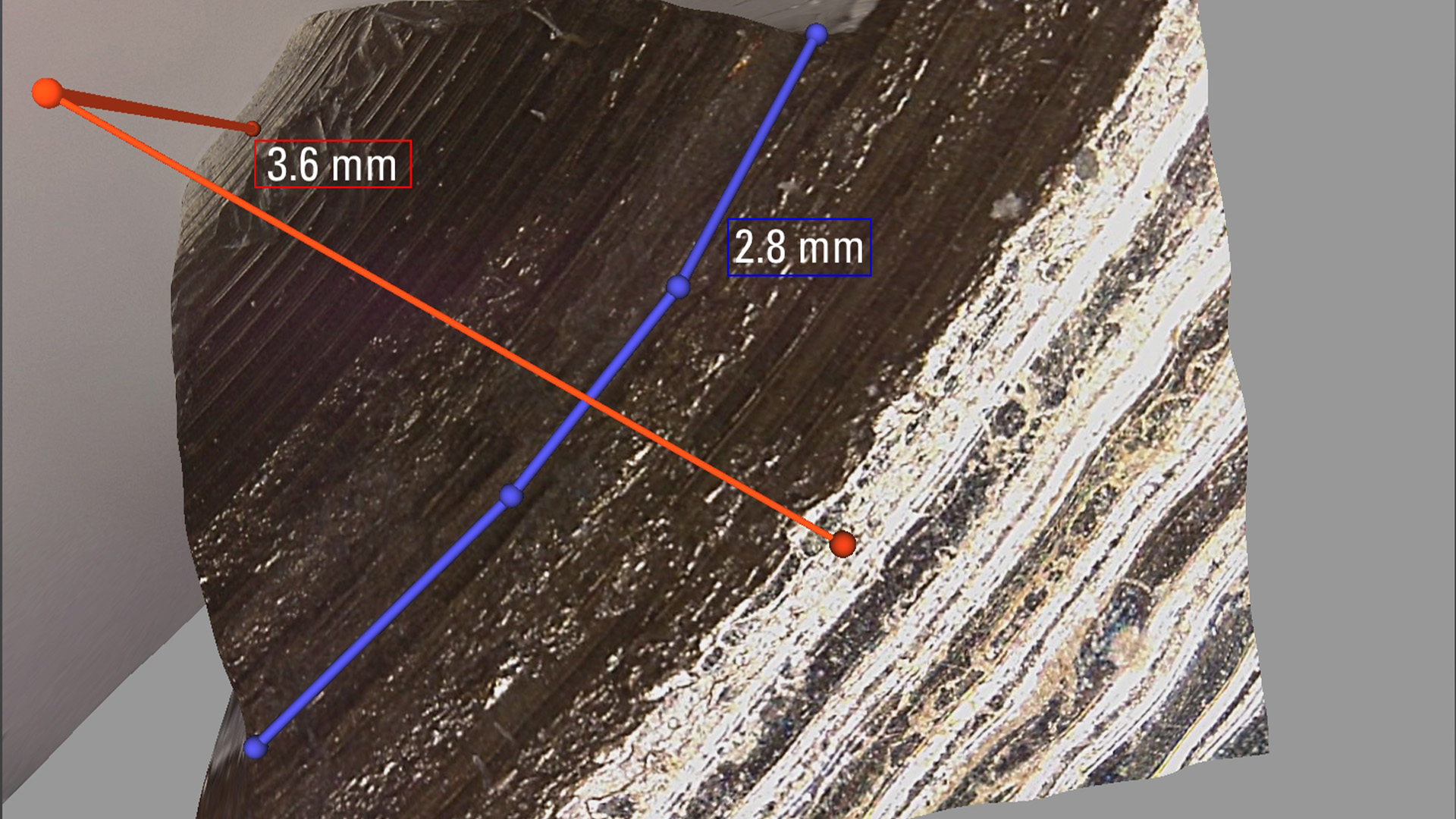

Imagem de um cubo de embreagem mostrando medições de altura e de distância.

Medições de distância

Medições de Distância

Imagem de um PCB mostrando medições de distâncias de ponto a ponto e de diâmetro.

Medições de área e de distância

Medições de área e de distância

Imagem de PCB mostrando medições de artefatos circulares.

Medições de altura e de distância

Medições de altura e de distância

Imagem de um cubo de embreagem mostrando medições de altura e de distância.

Medições de altura e de distância
Medições de distância
Medições de área e de distância
