Nuestras soluciones de flujo de trabajo de tomografía crioelectrónica

Nuestras soluciones específicas de flujo de trabajo de tomografía crioelectrónica en 3D de Coral Cryo garantizan la viabilidad de las muestras, los controles de calidad y, sobre todo, un mecanismo de localización en 3D preciso y fiable.

El STELLARIS 5 Cryo, que incluye la platina criogénica y la lanzadera, se ha diseñado para utilizarse junto con el software de localización CryoET de última generación (LAS X Coral Cryo), así como con una variedad de opciones perfectas de integración y transferencia a las platinas Cryo FIB o VCT.

Aumente su productividad con un flujo de trabajo de preparación de muestras ideal.

Soluciones de flujo de trabajo de tomografía crioelectrónica Coral Cryo 3D

La precisión para focalizar de forma fiable

Para los flujos de trabajo correlativos, es vital recuperar las coordenadas exactas del objetivo identificadas en el criomicroscopio óptico, ya que las señales de fluorescencia no son visibles en los pasos posteriores del microscopio electrónico.

Por lo tanto, la focalización se realiza en el microscopio criogénico STELLARIS 5 con coordenadas de acceso abierto para conseguir una mayor interoperabilidad del sistema.

Nuestro módulo de software LAS X Coral Cryo, fácil de usar, satisface estas necesidades, ya que cuenta con una innovadora localización 3D basada en interpolación que permite el posicionamiento preciso de los marcadores de coordenadas de formato abierto en la escala nanométrica. También hay disponibles diferentes tipos de marcadores con diferentes funciones para las marcas de referencia, lamellas y marcadores.

LAS X Coral Cryo: Interpolación basada en la focalización en 3D usando secciones a través de la información en Z en dirección x e y. Los marcadores se pueden mover de forma interactiva en todas las ventanas relevantes.

Obtenga la máxima información de su muestra con LIGHTNING

La sinergia entre la familia de detectores Power HyD, la trayectoria optimizada del haz y los láseres de luz blanca (WLL) le permite obtener datos más precisos y fiables.

Maximice la información que extrae de su muestra vitrificada y obtenga respuestas detalladas a cuestiones científicas gracias al exclusivo concepto de detección LIGHTNING, un proceso de extracción adaptativo que revela estructuras finas y detalles en la información de la imagen que, de otro modo, simplemente no serían visibles.

Esto le permite abordar estructuras de interés con mayor precisión para los siguientes pasos de su flujo de trabajo de microscopía EM.

Sin LIGHTNING
LIGHTNING Cryo

Células HeLa etiquetadas con azul oscuro - Núcleos Hoechst; magenta - MitoTracker Green, Mitocondrias; turquesa - Bodipy, gotas lipídicas. Células proporcionadas amablemente por Ievgeniia Zagoriy, Mahamid Group, EMBL Heidelberg, Alemania.

Rendimiento en el que puede confiar

En la microscopía crioelectrónica, el grosor del hielo se debe supervisar a lo largo de todo el flujo de trabajo, y cuanto antes se compruebe y evalúe, mejor. Si el hielo es demasiado grueso, puede causar problemas durante la fase de fresado FIB, mientras que si es demasiado fino, puede afectar a la estabilidad de la muestra.

El STELLARIS 5 Cryo ofrece dos modos para la comprobación de hielo: una vista general rápida de la cámara y un modo de reflexión confocal para determinar el grosor del hielo en 3D.

El objetivo Cryo CLEM HC PL APO 50x/0,90 se ha desarrollado para satisfacer las necesidades específicas de la criomicroscopía óptica, ofreciéndole las ventajas de la superresolución sin necesidad de inmersión en líquido.

Células HeLa que muestran Hoechst (azul, núcleo), Mitotracker Green (verde, mitocondria), Bodipy (rojo, gotas lipídicas), cuentas (magenta, 1 μm), Reflection (blanco). Barra de escala de 10 µm: Células proporcionadas amablemente por Ievgeniia Zagoriy, Mahamid Group, EMBL Heidelberg, Alemania

El potencial para descubrir más

STELLARIS 5 Cryo incluye nuestra exclusiva tecnología TauSense, que le permite obtrener una nueva capa de información de cada muestra y aumentar el impacto científico de su investigación.

Además de la información del color espectral, se puede visualizar el tiempo medio de llegada de los fotones. Esto se puede utilizar para revelar componentes ocultos solo por los diferentes tiempos de vida fluorescentes (TauContrast).

Debido a la profunda temperatura durante los flujos de trabajo criogénicos como el de Coral Cryo, las ventanas de emisión y excitación de los fluorocromos convergen. TauSense le permite separar los fluoróforos superpuestos debido a sus diferentes tiempos medios de llegada de los fotones.

Diatomeas examinadas con herramientas de imagen TauSense. Imagen espectral -Intensidad de la banda espectral 500-640 nm. TauContrast - Tabla de búsqueda que indica el tiempo medio de llegada de los fotones; tiempos de llegada cortos en azul, tiempos de llegada más largos en amarillo hacia el rojo. Se revelan diferentes estructuras. TauSeparation - Se separan dos componentes de por vida, el componente 1 realiza la autofluorescencia del cloroplasto, 0,1 ns; el componente 2 revela la señal limpia LifeAct-GFP, 2,7 ns de tiempo medio de llegada. Muestras por cortesía de Nicole Poulsen, B CUBE, TU Dresde, Alemania.

Productividad para sus experimentos

En todos los flujos de trabajo criogénicos, las muestras se deben mantener en condiciones completamente deshumidificadas y criogénicas en cuanto se vitrifica la muestra.

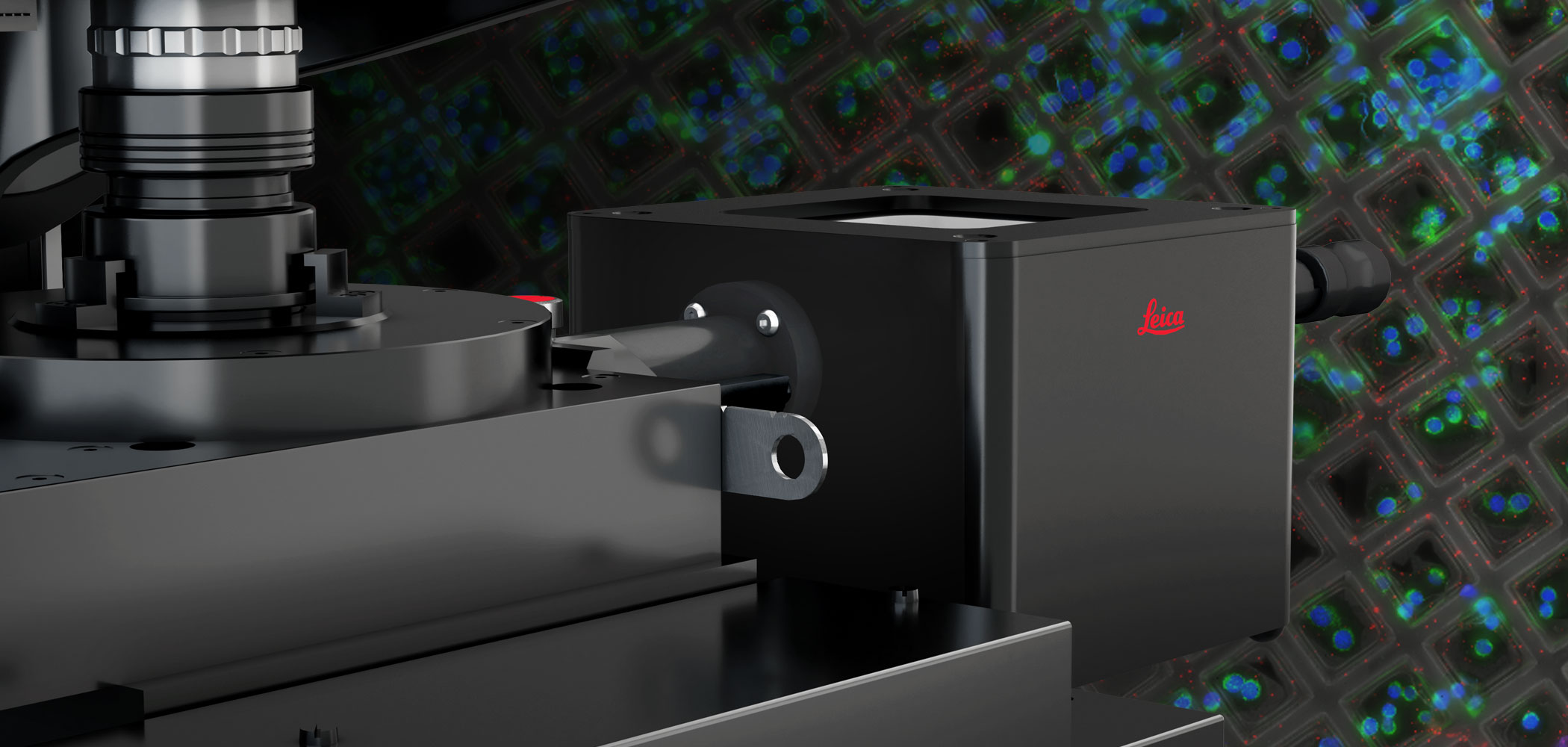

Nuestro innovador kit de criomicroscopía, con platina criogénica y lanzadera, garantiza una carga de muestras segura e intuitiva y una transferencia directa, al tiempo que mantiene unas condiciones criogénicas seguras para sus muestras en todo momento.

La platina criogénica le permite realizar una microscopía óptica en condiciones criogénicas estables, al tiempo que permite todos los movimientos necesarios para obtener imágenes 3D con superresolución manteniendo una ligera sobrepresión constante de nitrógeno gaseoso contra la atmósfera circundante.

Para que el proceso de carga sea aún más seguro para sus muestras, hay disponible una caja de cubierta opcional que aloja la lanzadera de transferencia para el proceso de carga con el fin de garantizar una carga segura en todas las condiciones, proporcionar un control adicional del proceso y ampliar la ventana de tiempo de carga segura.

Microscopio óptico confocal STELLARIS 5 Cryo
