UC Enuity Advance Room Temperature

Technische Daten

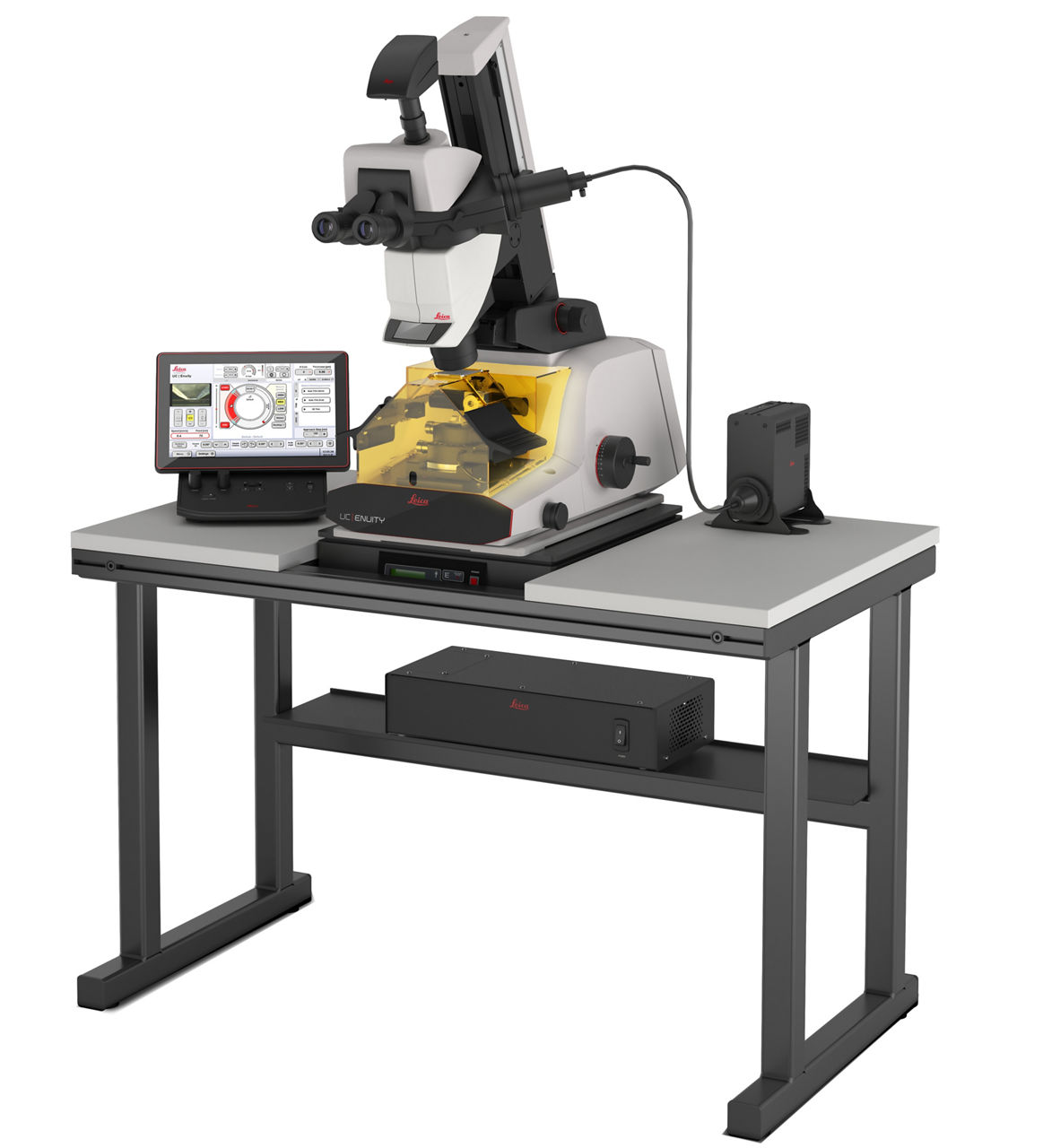

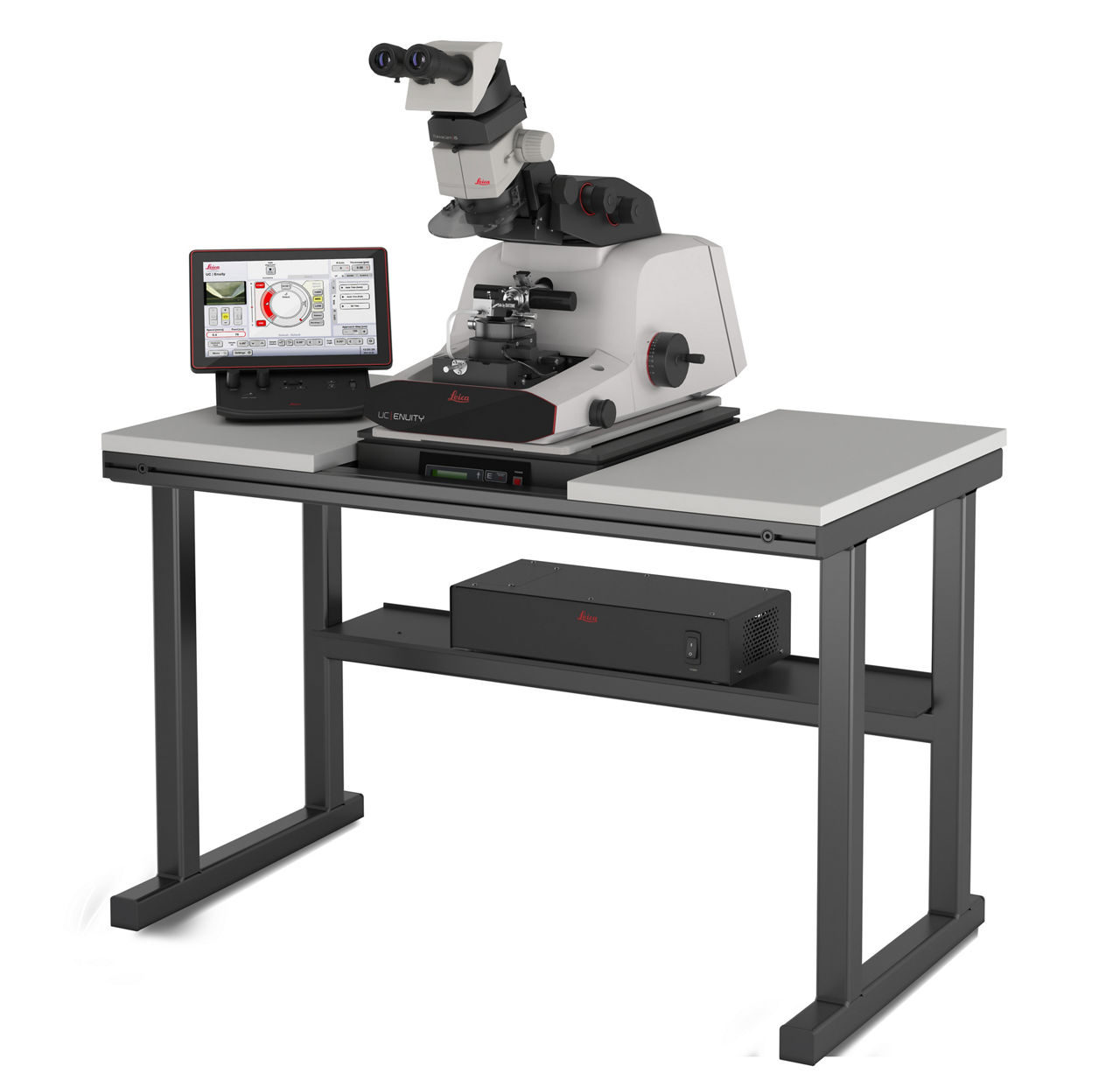

UC Enuity – Basisinstrument M80; bestehend aus: Basiseinheit mit manuellem Segmentbogen und Messerblock, Steuer- und Verarbeitungseinheit, Software, Zubehör.

Basiseinheit mit manuellem Segmentbogen und Messerblock, Steuer- und Verarbeitungseinheit, Software, Zubehör.

Basiseinheit:

Gehäuse und starre Mechanik, eingebautes Antivibrationssystem, Segmentarm, Antriebseinheit, Steuerelektronik, stabiler Mikroskopträger zum Schneiden und Beobachten.

Segmentarm-Bewegung:

• Schnittübertragung: schwingungsentkoppelter Schwerkraft-Hub
• Einstellung des Schneidfensters: 15 mm Gesamtbereich
• Schnittgeschwindigkeitsregelung: von 0,04–100 mm/s

Vorabkontrolle der Probe:

• 0 bis 100 in Schritten von 1 nm
• 100 bis 2.500 nm in Schritten von 10 nm
• Rücklaufgeschwindigkeiten: 10, 30 und 50 mm/s
• Probenvorschub insgesamt: 200 µm

Zweistufiges automatisches Messervorschubsystem:

• 10-mm-Messer N-S-Bewegungsbereich (motorisiert)
• 25-mm-E–W-Bewegungsbereich
• E-W-Bewegungssteuerung: kontinuierlich mit Rad oder 100 µm Abstand mit Stufentaste
• N-S Bewegungssteuerung: kontinuierlich mit Rad oder einstellbar (0,1–15  µm) mit Stufentaste

Zweistufiges automatisches Messervorschubsystem:

• 10-mm-Messer N-S-Bewegungsbereich (motorisiert)
• 25-mm-E–W-Bewegungsbereich
• E-W-Bewegungssteuerung: kontinuierlich mit Rad oder 100 µm Abstand mit Stufentaste
• N-S Bewegungssteuerung: kontinuierlich mit Rad oder einstellbar (0,1–15  µm) mit Stufentaste
• Probenvorschubkontrolle mit Messertisch
• 100 nm bis 2.500 in Schritten von 100 nm
• 2.500 bis 50.000 nm in Schritten von 500 nm

Manueller Segmentbogen einschließlich:

• Selbsthemmende Präzisionsantriebe mit ± 22° euzentrischer Probenneigung
• 360°-Drehung der Probe mit selbstsicherndem Antrieb

Manueller Messerblock einschließlich:

• Um 360° drehbarer, beidseitig selbsthemmender Präzisionsantrieb
• ±30°-Teilung, Freiwinkelverstellung mit 1°-Skala von –2° bis über 14°
• Messerhalter für 6–12 mm Glas- und Diamantmesser

Träger für Stereomikroskop M80:

• Euzentrische Bewegung des Stereoträgers: +5°/–8
• Definierte Messerpositionen des Stereoträgers: für Glas- und Diamantmesser
• 100 mm N-S-Bewegung des Stereoträgers

Beleuchtung:

• Beleuchtung von oben, von unten und Transillumination mit regelbarer Helligkeit für die Beobachtung von Proben und Messerbereichen.

Kompatibel mit UC Enuity Cryochamber für die Kryosektion.

Fernpflegekompatibles System mit Echtzeit-Überwachung von servicerelevanten Daten.

Steuer- und Verarbeitungseinheit:

Steuereinheit einschließlich:

• Kapazitives 12.1-Zoll-Touchpanel mit interaktivem und konfigurierbarem Bildschirm und optionaler Kameraintegration (Flexacam i5)
• Ergonomisches Design mit intuitiver Drucktastensteuerung der Schlüsselparamenter für das Schneiden
• Wischfunktion für aufgabenspezifische Display-Konfiguration
• Infrarot-Maus
• 3x USB 3.0-Anschlüsse.

Verarbeitungseinheit einschließlich:

• Windows-PC
• Betriebssystem Windows 11
• Netzteile für Basiseinheit und Steuereinheit
• 2x LAN-Anschlüsse für Fernzugriff/Fernwartung

Software

• Konfigurierbare/aufgabenspezifische/interaktive Benutzeroberfläche mit Wischfunktion
• Geschwindigkeits- und Vorschubanzeige mit 5 Speicherspurpositionen
• Vorlauf- und Vorlauf-Reset-Kontrolle
• Endlagenanzeige des Gesamtvorschubs mit akustischer Warnung 20 µm vor Ende des Gesamtvorschubs
• Anzeige der N–S-Position des Messertisches und des Probenarms
• Schritttastensteuerung des Tisches in N‑S
• Aufwärtszähler für Vorschubgeschwindigkeit in nm und Anzahl der Abschnitte
• Anpassbarer Probenarm/Messerblockvorschub
• Unterstützt die Teilung mit Fußschalter (vorauss. 16654925
• Unterstützt das Schneiden mit einer antistatischen Vorrichtung (z. B. Crion 16705857)
• Fernzugriff: über Windows Remote Desktop.
